| الاسم التجاري: | Beishun |
| رقم الطراز: | س ص -3-1400 |
| الـ MOQ: | 1 مجموعة |
| السعر: | USD 5000-500000 Set |
| شروط الدفع: | TT ， L / C. |

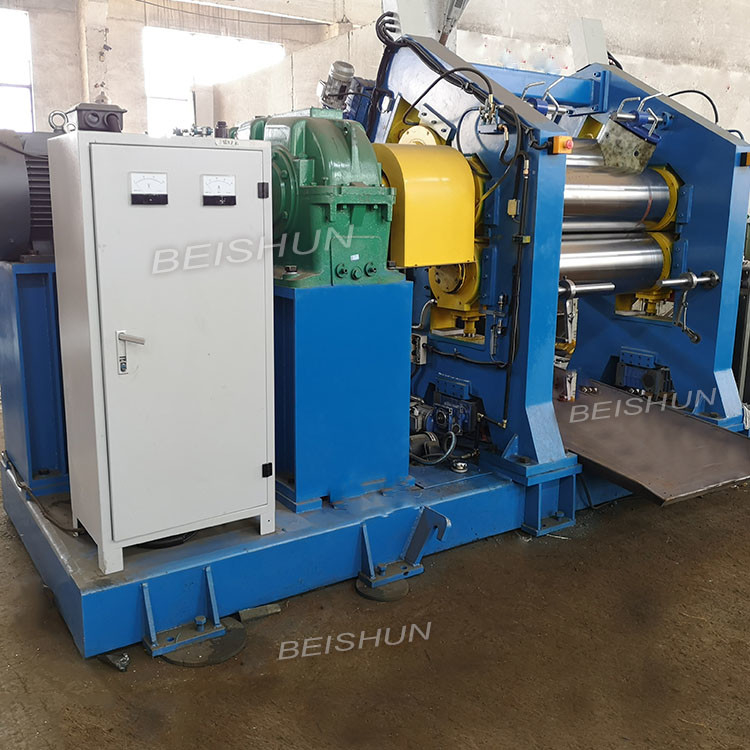

XY-3-1400 بطانية طباعة نسيج مطاطي بثلاثة أربعة أسطوانات
تطبيق
يتم استخدام جهاز تقويم المطاط المكون من اثنين ، وثلاثة ، وأربع أسطوانات في صقل المطاط أو البلاستيك ، وجزء النسيج والطلاء ، والأغطية ومركب المطاط أو البلاستيك.
مواصفات آلة تقويم المطاطآلة
| نموذج | XY-3-630 | XY-3-900 | XY-3-1120 | س ص -3-1400 | XY-3-1500 | XY-3-1730 | XY-3-2130 | XY-3-2430 |
| قطر الأسطوانة × الطول (مم) | 230 × 630 | 360 × 900 | 360 × 1120 | 400 × 1400 | 450 × 1500 | 610 × 1730 | 710 × 2130 | 810 × 2430 |
| نسبة الاحتكاك |
1: 1: 1 1: 1.42: 1 |
1: 1: 1 0.733: 1: 1 0.733: 1: 0.733 |
1: 1: 1
|
1: 1: 1 1: 1.383: 1.383 1: 1.383: 1 |
1: 1: 1 1: 1.5: 1 |
1: 1: 1 1: 1.4: 1 |
1: 1: 1 |
1: 1: 1 1: 1.5: 1 |
| السرعة الخطية للبكرة المتوسطة (ص / دقيقة) | 0.8-8 | 3-21.06 | 1.5 ~ 15 | 3-26.39 | 2.62-26.2 | 5.4-54 | 8-50 | 2-20 |
| نطاق ضبط نيب (مم) | 0-7 | 0-10 | 0-10 | 0-10 | 0-6 | 0-20 | 0-20 | 0.5-25 |
| دقيقة.سمك المنتج (مم) | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.15 | 0.15 | 0.5 |
| عرض المنتجات (مم) | 100-500 | 700 | 920 | 1200 | 1400 | 1530 | 1900 | 2150 |
| قوة المحرك (KW) | 7.5 | 30 | 45 | 55 | 75 | 132 | 185 | 220 |
| الوزن (ر) | 2.6 | ～ 11 | 22 | 26 | 52 | 67 | 94 |
تطبيق
1. ظروف العمل
ظروف عمل المعدات: درجة الحرارة 7 ~ 40 ℃ ، كحد أقصى.RH: 95٪.
2. الميزات الهيكلية
رف:
تصنيع اللحام ومعالجة التلدين ، معالجة شاملة لأدوات الآلات الدقيقة ، صلابة قوية ، لا تشوه ، السطح المنزلق أملس ومقاوم للتآكل.
الصفيحة:
صفيحة من نوع اللحام ومن خلال معالجة التلدين ومن ثم معالجة الآلة ، قوة عالية وليس تشوه.
بكرات:
مادة الأسطوانة: سبائك الحديد الزهر المبردة LTH-H
صلابة: 68-72HSD
طبقة التبريد: 10-25mm
تحمل المضيف:
تستخدم آلة تقويم المطاط لدينا محامل SKF السويدية لضمان دقة التقويم.
صفيحة القاعدة المحمل: الصب مصنوع بمعالجة التقسية بفتحة زيت تشحيم.غلاف السداد للوحة القاعدة المحمل مصنوع من الألمنيوم مع ختم زيت حلقة المتاهة للحفاظ على التسرب من الداخل والخارج.
جهاز ضبط Nip
ضبط الرشف باستخدام البكرة العلوية ، الأسطوانة السفلية.يمكن ضبطه عند كلا الطرفين في نفس الوقت ويمكن ضبطه بشكل منفصل.
نوع التحويل:
إنها تستخدم مخفض سرعة محرك المحرك ، من خلال وصلات دبوس العصا ، تدفع نسبة الاحتكاك دوران الأسطوانة.
مخفض السرعة:
النوع: إدخال محرك واحد ، ومخرج عمود واحد.
العتاد: نوع الأسنان الصلبة ، مخفض سرعة الزيت الغاطس بالهواء.الضوضاء ≤78dB ، عامل الأمان: SA≥2 مرات｡
المحرك الرئيسي:
المحرك الرئيسي الذي يستخدم محرك التردد ومن خلال حاكم التردد المتغير يضبط سرعة دوران المحرك.
نظام تشحيم:
تزييت المحامل: تحتوي هذه الأنظمة على مجموعة واحدة من خزان الزيت ، بما في ذلك مقياس درجة حرارة الزيت القابل للتعديل ، والمكثف ، والفلتر ، وما إلى ذلك ، والتحكم في التدفق ، وخفض درجة حرارة زيت التشحيم وضمان نظافة زيت التشحيم.
مع أنابيب زيت التشحيم.
دليل المخزون:
المحور باتجاه نقل النوع
يعتمد الجسم على لحام SS41 عالي الجودة ، ودليل المخزون يعتمد مادة MC Nylon.
جهاز فرامل الطوارئ:
نوع الكبح الهيدروليكي الكهربائي
قدرة الكبح: بعد تحريك أسطوانة الكبح ≤1 / 4 دورة.
موقع الزر: حول إطار الجسم ، زر الطوارئ على شكل فطر إطار الجسم الأمامي والخلفي.
جهاز التحكم الكهربائي:
صندوق التحكم: ينتهي الخبز على السطح بنوع العمود.
صندوق التشغيل: تشغيل دائرة التحكم بالعودة.
|
