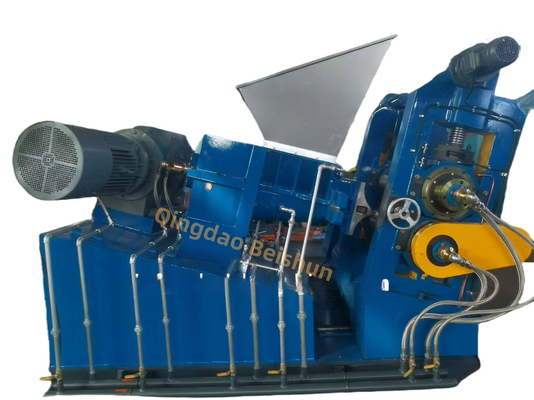

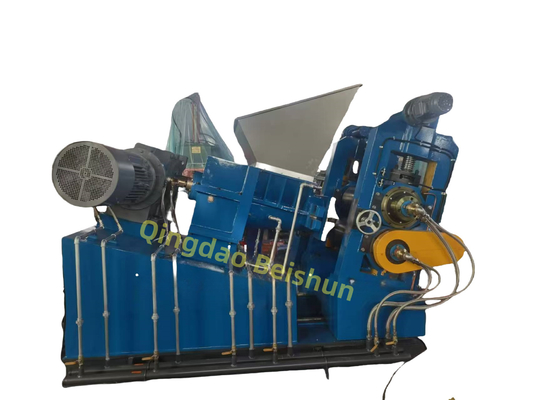

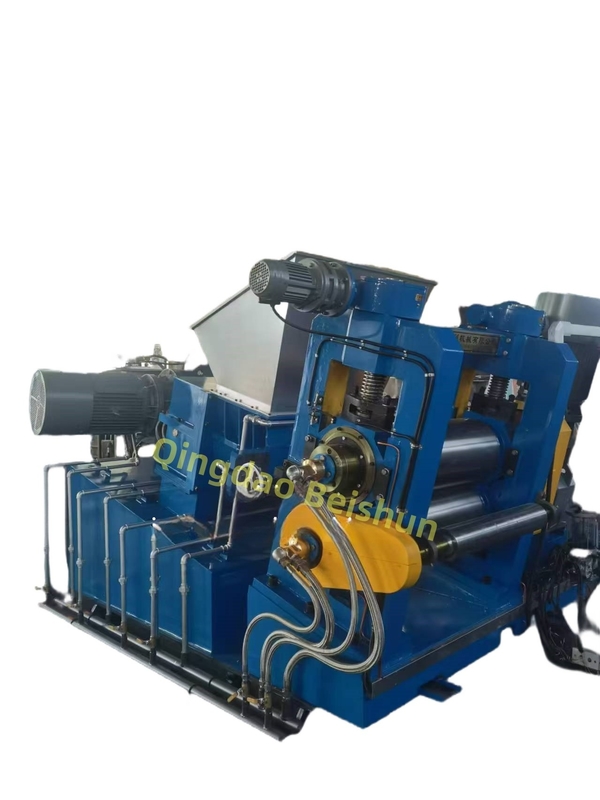

مسمار مزدوج عالي الكفاءة  آلة طحن الصفائح المطاطية لإنتاج خليط المطاط المركب

مقدمة آلة طحن صفائح المسامير المزدوجة

المكبّر المزدوج المزدوج للطماطم هو معدات رئيسية في مجال معالجة المطاط، مع الخصائص والتطبيقات التالية:

I الهيكل والمبدأ

1- نظام المسامير المزدوجة: يتكون جوهر المعدات من مسامير متداخلة ، والتي تدور في نفس الاتجاه أو في اتجاهات معاكسة لنقل مواد المطاط الخام ، ومواد التركيب ، إلخ.من الحافلة إلى داخل البرميل. المجموعات المختلفة لقطاع الطول والخيوط على المسمار سوف تنتج تأثيرات قشر قوية ، والطحن والإثارة ، مما يسمح بمختلطة مواد مختلفة بسرعة وبشكل متساو ،والتي هي أكثر كفاءة بكثير من كفاءة خلط محرك طحن أحادي المسمار.

2- جزء التطويق: يتم طحن المادة المطاطية المختلطة بالكامل من خلال طبقة من شكل معين تحت دفع المسمار لتشكيل شريط مطاطي مستمر أو نموذج أولي للفيلم ،التحضير للتصميم اللاحق.

3- وصلة القرصنة: المادة المكبسة تدخل على الفور إلى مطبخ القرصنة، وتمر عبر مجموعات متعددة من الأدوات. تحت ضغط الأدوات،يتم ضغط الشريط المطاطي في فيلم بسماكة محددة، والعرض والسطح الناعم، والتي هي مريحة للقطع اللاحقة، والتشطيب وغيرها من العمليات.
II - المزايا
1- جودة خلط عالية: يمكن أن تجعل المطاط والإضافات المختلفة ، مثل الكربون الأسود ، والبولكانيزر ، ومضادات الأكسدة ، وما إلى ذلك ، متناثرة بالتساوي على المستوى الميكرو ،تحسين استقرار أداء منتجات المطاط، وتقليل معدل العيوب.
2- تحسين كفاءة الإنتاج: بالمقارنة مع معدات الخلط المتقطعة التقليدية ، فإن عملية التطويق المستمر والصفائح لديها إنتاج كبير لكل وحدة وقت ،والتي مناسبة لإنتاج منتجات المطاط على نطاق واسع.
3- درجة عالية من الأتمتة: يمكن تجهيزها بتغذية تلقائية، التحكم في درجة الحرارة،وأنظمة القياس للسيطرة بدقة على معايير الإنتاج وتقليل التدخل اليدوي وكثافة العمل.
III- سيناريوهات التطبيق
1- تصنيع الإطارات: تستخدم لإعداد الأفلام لأجزاء مختلفة من الإطارات، مثل مسارات العمل والجدران الجانبية وأفلام طبقة السلك، لضمان جودة الإطارات وسلامتها.
2 - أغطية المطاط: الأفلام عالية الدقة والجودة المطلوبة لإنتاج أغطية الزيت، حلقات O، الخ ، تلبي المعايير الصارمة لصناعة الختم.
- إنتاج الشرائط النقلية: خلط، طحن، والضغط من المطاط الغطاء وأسطوانات الشرائط الأساسية للشرائط النقلية لضمان مقاومة الارتداء ومقاومة السحب من الشرائط النقلية.

لمحة عامة عن الهيكل الرئيسي
4.1 جهاز التطويق
يتكون جهاز الطحن أساسا من اثنين من المسامير، البرميل، والحامل، ومقعد المحامل، والحاجز المطاطي، الخ.ويتم دعم المسامير بواسطة محامل عجلات دائرية متناظرة شعاعية للدفع ومحامل عجلات شعاعية دائرية من صفين.
4.1.1 المسمار: يتم تبريد التجويف الداخلي للمسمار بالماء، ويتم تغطية سطح المسمار الذي يتلامس مع المطاط بالكروم الصلب.
4.1.2 البرميل: يتم تغطية التجويف الداخلي للبرميل وتبريده، ويتم تغطية السطح الداخلي للبرميل الذي يتلامس مع المطاط بالكروم الصلب.والبرميل هو 15 درجة إلى الطائرة الأفقية.
4.1.3 الحاجز المطاطي: الجزء الذي يلامس فيه الحاجز المطاطي المطاط مغلف بالكروم الصلب.
4.2 جهاز ضغط الأقراص
يتكون جهاز ضغط الأقراص بشكل رئيسي من عجلات أعلى وأسفل، جهاز ضبط المسافة، أقواس اليسار واليمين، وما إلى ذلك. يتم دعم الطرفين من العجلات بواسطة محامل التدحرج،ويتم ضبط المسافة بين الدوالين بواسطة جهاز ضبط المسافة.
4.2.1 الدوار: مصنوع من سبيكة من الحديد الزهري المبرد. صلابة سطح العمل للدوار هي 68 ~ 75HSD.
4.2.2 جهاز ضبط المسافة: ضبط المسافة الكهربائي.
4.2.3 جهاز إيقاف الطوارئ: يتم تثبيت مفتاح إيقاف الطوارئ فوق جهاز الضغط.
4.2.4 جهاز الأمان: يتم وضع ورقة أمان لحماية الدوارة.
4.3 الحوض الغذائي
يتم تخزين المادة المطاطية على حوض التغذية لنقل المسمار.
4.4 القاعدة
قاعدة الماكينة الرئيسية هي هيكل لحام لوحة الصلب.
4.5 نظام نقل
يتكون نظام النقل من محرك، مخفض، وربط، الخ.
4.5.1 آلة تخفيض الأقراص: توفر الطاقة بشكل رئيسي للدراجة. الوسيلة هي وسيلة تصنيع سطح الأسنان الصلبة ، ويتم معالجة سطح سطح الدراجة وطحنها لضمان الدقة.
4.5.2 خفّض التطويق: يوفر طاقة المسمار بشكل رئيسي. وتعتبر العجلة عجلة سطح صلبة الأسنان، ويتم معالجة سطح العجلة وطحنها لضمان الدقة. .
4.5.3 يتم استخدام ربط مرن بين المحرك الرئيسي والجهاز المقلص.
4.6 نظام التشحيم بالزيت الجاف
يتم استخدام مضخة تزيين الدهون الكهربائية.
4.7 نظام خطوط التبريد
يتم استخدام دوائر منفصلة للطحن والتقليد لتبريد الأجزاء الرئيسية.تستخدم الأدوات العليا والسفلية حلقة تداول تبريد.

المعلمات التقنية:
