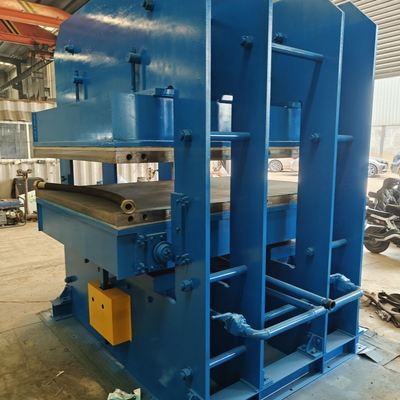

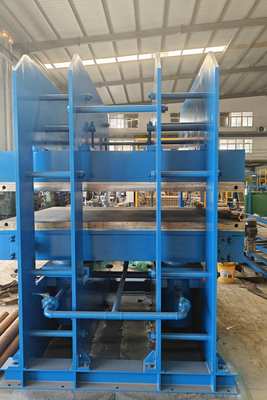

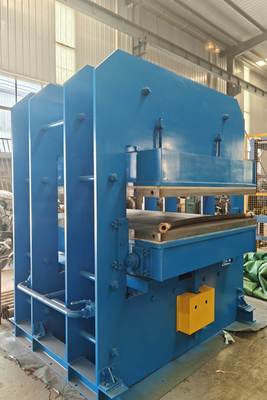

1000 × 1000mm حجم مكتب العمل الإطار الصفيحة الصفيحة الصحافة التشنجية / محرك السيارات خط إنتاج الختم


ببساطة، يمكن إنتاج أي منتج مطاطي مسطح نسبياً أو عادي يتطلب تشكيل وتقليص تحت درجة حرارة وضغط معين باستخدام تقليص الصفائح.

في ما يلي، سأقوم بتفصيل فئات منتجات المطاط التي تستخدم فيها أجهزة التشويش الصفيحة وأشرح الأسباب.

I. فئات التطبيق الرئيسية
1منتجات الختم
هذا هو مجال التطبيق الأكثر كلاسيكية وأكبر للصمامات الصفيحة. وذلك لأن الأختام تتطلب عادة دقة عالية وخصائص مادية مستقرة.

حلقات O: يتم إنتاج حلقات O من مواصفات ومواد مختلفة عادةً باستخدام صانعي الصفائح مع القوالب متعددة التجاويف.

الصمامات: تشمل الأمثلة صمامات أسطوانات المحركات، وصمامات أجزاء الأنبوب، والخيوط لمختلف المعدات الميكانيكية.

أغطية النفط: على الرغم من أن بعض أغطية النفط يتم صناعتها الآن بالحقن ، إلا أن العديد منها لا يزال يتم إنتاجه باستخدام أجهزة التشويش الصفيحية.

الشرائط الجوية للأبواب والنوافذ: بعض الأختام لها أشكال شعبة بسيطة أو قصيرة الطول.

2مُمتصات الصدمات: تحتاج هذه المنتجات إلى تحمل الضغط وإظهار المرونة، ويمكن أن توفر مُمتصات الألواح ضغطًا مستقرًا للتمويض.

مضخات الصدمة المطاطية: تستخدم كمضخات الصدمة والسدادات في الآلات والجسور والمباني.

الينابيع الهوائية والأكياس الهوائية: تستخدم بعض عمليات الإنتاج مصفف الصفائح المسطحة لتصفيف الصفيحة المطاطية قبل تشكيلها.

وسائد الوسائد: وسائد صناعية مختلفة، ومجداف (صغيرة) ، وأكثر من ذلك.

3أوراق المطاط
هذا هو التطبيق الأكثر وضوحًا ، لأن المنتج نفسه مسطح.

أوراق المطاط الشائعة: تشمل الأمثلة أوراق المطاط المقاومة للزيت والمقاومة للحمض والقلي والمعزلة.

أوراق المطاط الخاصة: تشمل الأمثلة أوراق ذات أنماط (أرضيات مضادة للنزلاق) ، وأوراق المطاط الغذائية ، والأوراق المغناطيسية المطاطية.

الأوراق المركبة: تشمل الأمثلة طبقات المطاط والمعدن والأوراق المركبة المطاطية.

4الغطاء المطاطي
في حين أن أدوات المطاط الكبيرة عادة ما تكون مشعّة باستخدام طبل أو مشعّات ملفوفةلا تزال أجهزة التشطيب السطحية الكبيرة تستخدم على نطاق واسع للعديد من أدوات المطاط الصغيرة والمتوسطة الحجم ولإصلاح وتغطية جديدةيتم وضع قلب الدوار المعدني في قالب ، يتم حقن مركب المطاط ، ويتم التشويش تحت الضغط والحرارة.

5أحزمة نقل
أحزمة ناقلة خفيفة الوزن: تُعدّ أجهزة التشطيب السطحية مثالية لإنتاج أجزاء من الحزام النقل خفيفة الوزن ويمكنها أيضًا تشطيب المفاصل.

مفاصل الحزام النقل: بالنسبة للحزام النقل الكبير ، غالبًا ما تستخدم مشغلات التشويش المنزلية المحمولة لتشويش المفاصل أثناء الإصلاحات في الموقع ، وهو تطبيق حاسم.

6المنتجات المصنوعة
أي جزء مطاطي يتم تشكيله بواسطة القالب ، طالما أن القالب يفتح ويغلق ، يمكن تشكيله باستخدام مصفوف مسطح.

قطع غيار السيارات: وتشمل الأمثلة أجهزة التغطية والغلافات الغبارية والأكمام المطاطية الصغيرة.

الملحقات الإلكترونية: تشمل الأمثلة مفاتيح لوحة المفاتيح وأزرار التحكم عن بعد (النماذج المبكرة) وموصلات المطاط الموصلة.

المواد المستخدمة يوميًا: تشمل الأمثلة زجاجات المياه الساخنة، وأطراف المطاطية، وسائد أغطية الزجاجات، والمطاط.

7المنتجات الخاصة الأخرى
السدود المطاطية: يتم استخدام مصفوفات مسطحة كبيرة لتصفيف الأوراق المطاطية للسدود ، والتي يتم بعد ذلك دمجها معًا لتشكيل وحدة واحدة.

الأكياس الهوائية المطاطية: تستخدم الأكياس الهوائية القابلة للنفخ في الهندسة المدنية وإنقاذ حطام السفن.

المنتجات العازلة: مثل القفازات العازلة الكهربائية والأحزمة العازلة.

لماذا تختار مصفوفة الصفائح لهذه المنتجات؟

الميزات الأساسية لمكنسة التبخير من الصفائح تحدد نطاق تطبيقها:

توفير ضغط مستقر: يطبق نظام هيدروليكي ضغطًا على اللوحة ، مما يضمن أن يملأ المطاط تجويف القالب ويطرد فقاعات الهواء ،مما يؤدي إلى منتج كثيف ومستقر من الناحية الأبعاد.

توفير درجة حرارة متساوية: توفر قنوات التسخين الموزعة بالتساوي (قضبان التسخين بالبخار أو الكهربائية) داخل الصفيحة الساخنة درجة حرارة دقيقة ومتساوية مطلوبة للتشطيب.

قابلية التكيف واسعة مع القالب: يمكن تصميم وتثبيت مختلف هياكل القالب (مثل القالب متعدد الأجوف) ، مما يؤدي إلى كفاءة إنتاج عالية.

تشغيل بسيط والتحكم المريح: يتم التحكم في جميع الصفائح الحديثة بواسطة PLC ، مما يسمح بتحديد وتسجيل معايير التشويش بدقة مثل درجة الحرارة والضغط ،و الوقت لضمان جودة منتج ثابتة.

القيود المفروضة على مصابيح البركان
على الرغم من استخدامها على نطاق واسع ، إلا أنها ليست مناسبة دائمًا لبعض التطبيقات:

المنتجات الطويلة المستمرة ، مثل الشرائط والأنابيب الختامية الطويلة إلى أجل غير مسمى ، هي أكثر ملاءمة لمتطايرات الطبول أو خطوط التطاير المستمرة (مثل التطاير بالميكروويف أو التطاير بالهواء الساخن).

المنتجات المعقدة للغاية ، مثل تلك التي تحتوي على إدخالات معدنية معقدة أو تجاويف عميقة ورقيقة الجدران ، يمكن أن تخدم بشكل أفضل بواسطة أجهزة التشويش بالحقن ، مما يضمن ملء القالب بالكامل وتقليل الخردة.

المنتجات الكبيرة للغاية ، مثل الإطارات الكبيرة ، تتطلب مصففات إطارات متخصصة (مع وظائف توسيع الإطارات وتوسيع لوحة مسار العمل).

ملخص
مصفوفة السطح هو قطعة متنوعة، أساسية من المعدات في صناعة المطاط، ومناسبة بشكل خاص لإنتاج منتجات ذات شكل منتظم نسبيا مثل الأختام،مضخات الصدماتالميزة تكمن في قدرتها على توفير ضغط ودرجة حرارة ثابتة وموثوقة ، وهو أمر حاسم لنجاح عملية التشطيب المطاطي.

III.طراز الإطار الطباعة الصلبة

1عملية الإنتاج:

Spindle rack ——Tension station——Pendulum moving device——Make-up carriage——The cloth coiling/back to pull open with the guide born——Guide roller group——Front entrap stretching device——Front demould device——Main vulcanizer——Rear demould device——Centre entrap device——Patching vulcanizer——Multifunctional drawstring device——Hydraulic cutting machine——Deflection centering counting device——Double roller side wall and rewinding packaging machine.

2تعليمات عملية الإنتاج:

1) يمكن لهذا خط الإنتاج تلبية معيار GB / T97700-2001، GB / T7984-2001 لإنتاج جميع أنواع الشرائط الناقلة.

2) تصميم وتصنيع الصفائح التشنجية وفقا لمعيار HG/3034-1999.
