| الاسم التجاري: | Beishun |
| رقم الطراز: | X (S) N-75LX30 |
| الـ MOQ: | 1 مجموعة |
| السعر: | USD 30000-35000 Set |
| شروط الدفع: | TT ， L / C. |

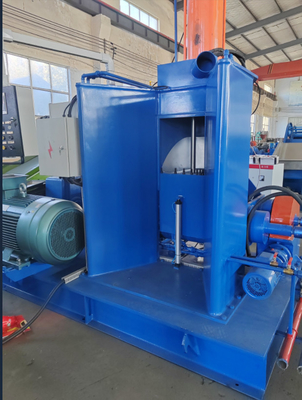

ماكينة ISO الآلية للطماطم 75L آلة بانبري
مقدمة المنتج
آلة التخمير المطاط مناسبة لتضغيب المطاط والبلاستيك وخلط مواد المطاط المختلفة. تتكون هذه الآلة من محرك كهربائي، جهاز الضغط، الإطار،غرفة الخلط وآلية الدوار، آلة تخفيض البلاستيك، نظام التحكم في الهواء، جهاز الدوران، نظام التدفئة والتبريد، جهاز نقل الحزام والقاعدة.
غرفة الخلط هي الجزء الرئيسي لتحقيق وظائف جسم الجهاز بأكمله، مواد الصياغة بعد قياسها بعناية، وضعت الغذاء في غرفة الخلط المغلقة من منفذ الغذاء الخلفي.تحت الضغط، حالة التحكم في درجة الحرارة، بعد عمل زوج من التفاضل في السرعة المعاكسة من الدوار وجدار غرفة الخليط، اتفق على العمل المشترك من الفرشاة، وتنفيذ الخليط،التخمير، والضغط والقطع وغيرها من التأثيرات المعقدة لاستكمال عملية الخلط. يتم تشغيل الدوار من قبل نظام محرك الدوار الرئيسي المقدم في الجزء العلوي من غرفة الخلط ،عصا البستون تمتد لدفع المسامير العليا ترتفع وتسقط على طول غرفة الخلط المستطيلة. تحت حالة العمل المفرطة، والشفرات العليا التي تسقط إلى أسفل في غرفة الخلط، يمكن أن تمر الماء (التبريد) أو من خلال البخار (التسخين). هذا النظام التبريد واحد شائع (التسخين) ،يمكن خلط المادة وتضغغغها في نطاق درجة حرارة مناسبة، تضمن جودة الخلط. غرفة الخلط يمكن أن تدور حول محور الدوار الأمامي 140 درجة.
الميزات الرئيسية لهذه آلة الحفر المطاطية:
1غرفة الخلط
يتكون من جسم على شكل w ولوحين جانبيين مصنوعين من ألواح الصلب عالية الجودة عن طريق التشكيل واللحام ، والتي يتم رفعها لتلقي تدفق مياه التبريد أو البخار.إنها مغلفة بالكروم الصلب على جدرانها الداخلية.
2المقاومة الحرارية (أو الزوج الحراري)
هناك مقاومة حرارية أو زوج حرارية في الجزء الأوسط من الجزء السفلي من الغرفة لتكون متصلة بالنظام الكهربائي للتفتيش والتحكم في درجة حرارة الخلط.
3الدوار
تم تصميمه على شفرات مجوفة من نوع بانبري. يتم توصيل المجوفات بثقب محوري لعمود الدوار المستخدم كمرور تبريد أو تسخين.الحواف العليا والوجوه الجانبية للشفرات هي لحام السطح مع سبيكة صلبة وطحن، ثم تم طلاءها بالكروم الصلب وملصق.
4نظام التبريد/التسخين
يتم اعتماد نظام أنابيب مشترك إما لتبريد أو تسخين المواد في عملية الخلط. من خلال النظام يتم تغذية مياه التبريد أو البخار في ثلاثة طرق إلى تجاويف شفرات الدوار،- سترات غرفة الخلط والعجل العلوي.
5آلية الانحناء
وهي تتكون من الدوار مع الفرامل، ومركز الحد من الدراجات الدوائية، والديدان من نوع TP ودراجات الدودة، وما إلى ذلك. وهي قادرة على تشغيل غرفة الخليط التي تميل بـ 140 درجة حول الدوارات الأمامية.
6جهاز وقف الغبار
في المفاصل بين الجزء العلوي من غرفة الخلط والذراع المتقدمة لإطار الآلة،يتم استخدام سدادات الغبار المجمعة مع فتحات منحنية مشقوقة للحصول على غرض ختم ممتاز وموثوق بهيتم إغلاق وجه نهاية الدوار عن طريق ختم الاتصال النهائي مع التشحيم غير الزيتي وهو يختم بشكل جيد ومقاوم للارتداء ودائم.
7نظام التحكم الهوائي
يتم التحكم في نظام التحكم الهوائي عن طريق أمر PLC. أسطوانة الهواء ثنائية الاتجاه تجعل العجل صعودا أو هبوطا. في حالة حدوث زيادة في الحمل أثناء غرفة الخلط،يمكن رفع العجل العلوي تلقائيًا أو يدويًا إذا لزم الأمرلحماية المحرك من الإفراط في الحمل
8نظام التحكم الكهربائي
يتم اعتماد جهاز التحكم بالتحكم الآلي ومكونات التحكم الكهربائية المستوردة التي هي جميعها منتجات مستوردة أو منتجات تكنولوجية مستوردة في نظام التحكم الكهربائي لزيادة موثوقية التحكم.
المعلمات التقنية:
| النموذج | X ((S) N-35x 30 | X ((S) N-55x 30 | X ((S) N-75 x30 | X ((S) N-110 x30 | X ((S) M-150 x30 | |
| إجمالي حجم غرفة الخلط | (ل) | 75 | 125 | 180 | 250 | 325 |
| حجم عمل غرفة الخلط |
(ل)
|
35 | 55 | 75 | 110 | 150 |
| قوة المحرك | KW | 55 | 75 | 110 | 185 | 220 |
| قوة المحرك المتميل | KW | 1.1 | 1.1 | 2.2 | 4 | 5.5 |
| زاوية الانحناء | 140 | 140 | 140 | 140 | 140 | |
| سرعة دوران الدوار (الأمام / الخلفي) | r/min | 30/24.5 | 30/24.5 | 30/24.5 | 30/24.5 | 30/24.5 |
| ضغط الهواء المضغوط | MPa | 0.5 ~ 0.8 | 0.6 ~ 0.8 | 0.6 ~ 0.8 | 0.6 ~ 0.8 | 0.6 ~ 0.8 |
| استهلاك الهواء المضغط |
م3/دقيقة
|
≥0.9 | ≥1.0 | ≥1.0 | ≥1.5 | ≥2.0 |
| ضغط مياه التبريد | MPa | 0.3 ~ 0.4 | 0.3 ~ 0.4 | 0.3 ~ 0.4 | 0.3 ~ 0.4 | 0.3 ~ 0.4 |
| ضغط بخار التدفئة | MPa | 0.5 ~ 0.8 | 0.5 ~ 0.8 | 0.5 ~ 0.8 | 0.5 ~ 0.8 | 0.5 ~ 0.8 |
| البعد العام | -أجل | 3800 × 2100 × 3000 | 4400x2200x3100 | 4500×2500×3200 | 4800×3000×3700 | 5000x3300x3900 |
| الوزن | كيلوغرام | 6500 | 7800 | 10500 | 14500 | 19500 |
|
