| الاسم التجاري: | Beishun |
| رقم الطراز: | إكس جي -120 |
| الـ MOQ: | 1 مجموعة |
| السعر: | USD 5000-100000 Set |
| شروط الدفع: | TT ， L / C. |

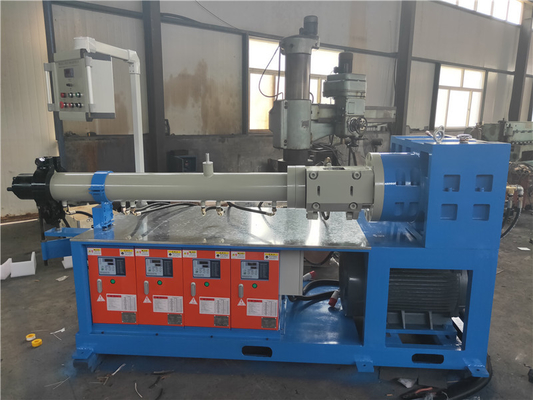

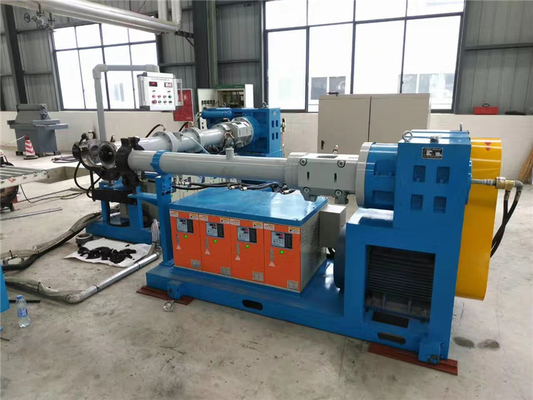

XJ-150 آلة بثق المطاط ذات التغذية الباردة لصنع شريط أنبوب خرطوم مطاطي
طلب
آلة بثق المطاط تستخدم على نطاق واسع في آلات المطاط لبثق المداس ، الأنبوب الداخلي ، الأنبوب المطاطي وشرائط المطاط المختلفة.المعدات تعمل بكفاءة.عندما يعمل جهاز بثق المطاط ، يتم تقليب المطاط وخلطه وتليينه بمساعدة الطارد اللولبي ، ثم يتم خلطه وتليينه.ثم ينتقل إلى اتجاه رأس الماكينة ، ثم يُبثق المنتج من رأس القالب.

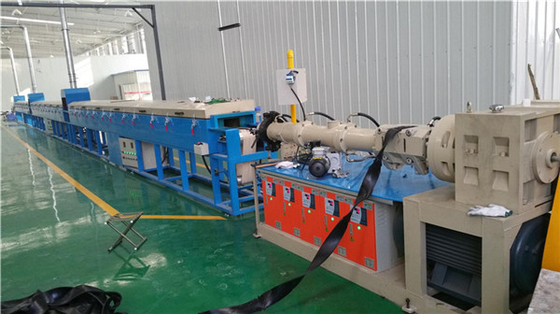

إجراءات عمل خط إنتاج آلة بثق الأنبوب المطاطي
1- خروج المطاط
2.بثق.
3. بعد الجر.
4. الحياكة.
5- الجر.
6- افرد الأنبوب الخارجي للأنبوب المطاطي.
7. تحويل الجر والقطع الآلي.
8. تحميل الأساسية.
9. ارتفاع ضغط الفلكنة.
10. الأساسية سحب.
11. المنتج النهائي.
مواصفات الجهازآلة بثق المطاط التغذية الباردة
| الوضع | XJW-65 | XJW-90 | XJW-120 | XJW-150 | XJW-200 |
| برغي ديا ، مم | 65 | 90 | 120 | 150 | 200 |
|
نسبة L / D |
12 | 12 ； 14 16 20 | 12 14 16 | 14 ； 16 | 12 14 16 |
| قوة المحرك (كيلوواط) |
15 | 55-90 | 75-110 | 185-220 | 315-355 |
وصف المنتج
1. المسمار مصنوع من مواد 38CrMoAIA بعمق نيتريد 0.5-0.7 مم وصلابة HV950-1000.
2. تتكون أسطوانة تغذية آلة البثق من جسم خلفي ، جلبة أمامية وجلبة خلفية.الهيكل من الحديد الزهر المغلف.
3. الجسم الخلفي يستخدم الفولاذ المصبوب.يحتوي على تجويف حيث يمكن أن تتدفق المياه المتداولة للتحكم في درجة الحرارة لتبريد الجسم الخلفي.بالإضافة إلى ذلك ، يتم أيضًا وضع البطانات وأجهزة التغذية داخل الجسم الخلفي.
4. البطانات مصنوعة من مواد 38CrMoAIA.صلابة السطح الداخلي هي HRC65-70 بسمك طبقة صلبة 0.5-0.7 مم
5. يتكون جهاز التغذية من أسطوانة التغذية ، وغطاء بكرة التغذية ، ودعم المحمل ، وزوج التروس ، والمحمل ، وسكين الممسحة.
يتم معالجة سطح بكرة التغذية بعملية تصلب.السطح الخارجي لأسطوانة التغذية مُجهز بحوض عودة مطاطي على كلا الطرفين لمنع المطاط من دخول محامل الدعم.يتم أيضًا توفير سكين ممسحة لكشط المواد المطاطية على سطح الأسطوانة الدوارة.يتم تثبيت السكين على أسطوانة الأسطوانة مع تباعد قابل للتعديل.
يتم تدوير الفم المغذي للفتح.تتميز بكرات التغذية بتشحيم الشحوم لتحقيق الفعالية المثلى.
6. تتبنى أسطوانة الأسطوانة مواد 38CrMoAIA.تتم معالجة سطحه من خلال معالجة النيترة.صلابة السطح الداخلي HRC65-70.عمق الطبقة الصلبة 0.5-0.7 مم.يوجد على طول سطح الأسطوانة مسار محوري للتحكم في درجة حرارة المياه المتداولة والتي تعمل على تسخين وتبريد الأسطوانة.
7. يتميز المخفض بتروس مقواة بدقة نقل بمستوى 6.المخفض مجهز أيضًا بمضخة تروس بنظام تزييت قسري له وظيفة الرش وتبريد الزيت.
|
