| الاسم التجاري: | Beishun |
| رقم الطراز: | إكس بي إل-800×800 مم |
| الـ MOQ: | 1 مجموعة |
| السعر: | 30000-50000USD |
| تفاصيل التعبئة: | الخشب / الحاوية |
| شروط الدفع: | TT ， L / C. |

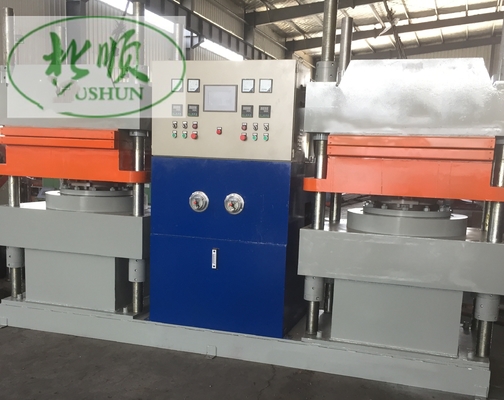

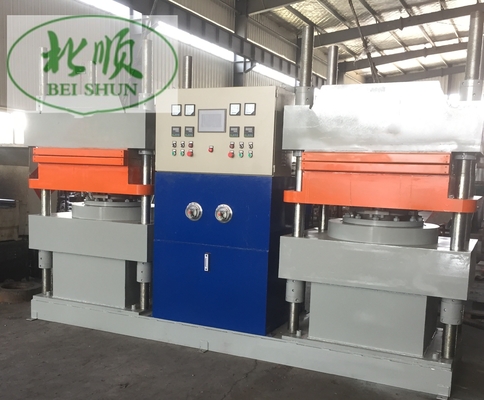

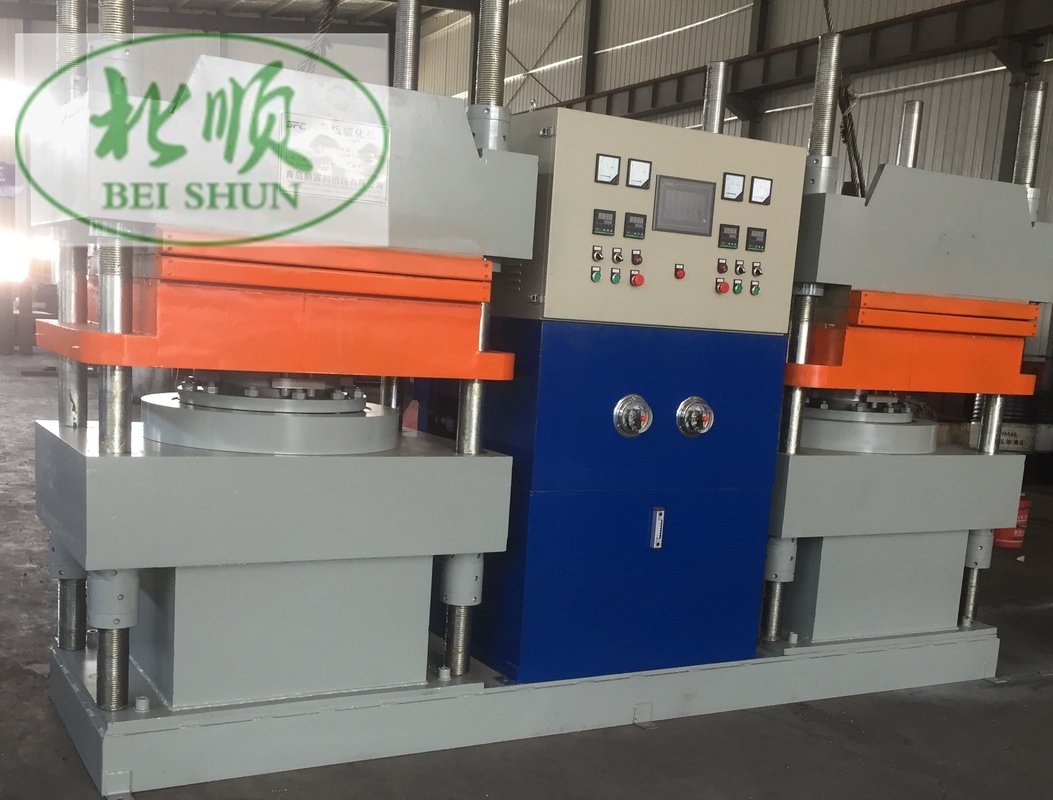

مطبخ صناعة القوالب المطبوعة ذات المحطة المزدوجة لإنتاج أغلفة المطاط والمنتجات المطاطية الأخرى
بناء الآلة:
مصفوفة الصفائح المسطحة ذات المحطة المزدوجة هي نوع من المعدات المستخدمة خصيصًا لتصفيف منتجات المطاط. يتضمن مبدأ تصنيعها العديد من الجوانب ،من الهيكل الميكانيكي إلى تصميم وتنفيذ نظام التحكمفيما يلي مبدأ تصنيع المكبرات ذات المحطتين:
مبدأ التصنيع
1الهيكل الميكانيكي
1.1 الإطار والمنصة
الإطار:لحام أو صب مع الفولاذ عالية القوة، وتوفير الدعم المستقر وقادرة على تحمل الضغط العالي ودرجة الحرارة العالية.
منصة عمل: اثنين من أجهزة العمل المستقرة المستقرة لوضع القوالب وإجراء عمليات التشطيب. يتم تجهيز كل أجهزة مع نظام التدفئة والتبريد.
1.2نظام هيدروليكي
أسطوانة هيدروليكية: تستخدم لتوفير الضغط المطلوب للتشطيب، ويتم نقل الضغط من خلال
المضخة الهيدروليكية والأسطوانة الهيدروليكية
مضخة هيدروليكية: يوفر الطاقة المطلوبة من قبل النظام الهيدروليكي لضمان أن الأسطوانة الهيدروليكية يمكن أن تعمل بشكل مستقر.
صمام التحكم: يضبط تدفق وضغط الزيت الهيدروليكي لتحقيق تحكم دقيق في ضغط التشطيب.
2نظام التدفئة والتبريد
2.1 نظام التدفئة
لوحة التدفئة: عنصر تدفئة كهربائي مضمن في منصة العمل والذي يمكن أن يسخن القالب بالتساوي. وتشمل طرق التدفئة الشائعة التدفئة الكهربائية وتدفئة البخار.
مستشعر درجة الحرارة: يراقب درجة حرارة لوحة التدفئة في الوقت الحقيقي ويعيد إرسالها إلى نظام التحكم لضبط قوة التدفئة لضمان استقرار درجة الحرارة.
2.2 نظام التبريد
أنابيب التبريد: أنبوب التبريد المدمج في منصة العمل يبرد المنتجات المطاطية المتصنعة عن طريق مياه التبريد أو سائل التبريد.
تحكم التبريد: ضبط تدفق سائل التبريد من خلال صمام التحكم لتحقيق تحكم دقيق في درجة الحرارة.
3نظام التحكم
3.1 جهاز تحكم PLC
جهاز تحكم منطقي قابل للبرمجة (PLC): يدرك التحكم في عملية التشطيب بأكملها، بما في ذلك ضبط ومراقبة المعلمات مثل درجة الحرارة والضغط والوقت.
واجهة الإنسان والآلة (HMI): يوفر واجهة تشغيل بديهية للمشغلين لتحديد المعلمات ومراقبة حالة تشغيل المعدات.
3.2 جهاز الاستشعار ونظام التغذية الراجعة
جهاز استشعار الضغط: يراقب ضغط النظام الهيدروليكي ويعيد إلى PLC للتعديل.
مستشعر درجة الحرارة: يراقب درجة حرارة لوحة التدفئة ونظام التبريد لضمان دقة ضبط درجة الحرارة.
وحدة تحكم الوقت: تعيين وقت التشطيب وفقا لمتطلبات عملية التشطيب والتحكم بدقة في كل دورة التشطيب.
4نظام الأمان
4.1 جهاز حماية السلامة
زر التوقف الطارئ: في حالة الطوارئ ، يمكن للمشغل الضغط على زر التوقف الطارئ لوقف الآلة على الفور.
الحماية من الإفراط: منع تشغيل المعدات في ظل ظروف الحمل الزائد، وحماية سلامة المعدات والمستخدمين.
باب الأمان والحواجز: منع المستخدمين من دخول المناطق الخطرة عن طريق الخطأ، وضمان سلامة الشخص.
4.2 معايير السلامة
معايير السلامة الدولية: أثناء تصميم وتصنيع المعدات ، يتم اتباع معايير السلامة الدولية ذات الصلة لضمان سلامة وموثوقية المعدات أثناء الاستخدام.
ملخص
مبدأ التصنيع للمحطة المزدوجة لـ flat plate vulcanizer يجمع بين الهندسة الميكانيكية والتكنولوجيا الهيدروليكية والتحكم في التدفئة والتبريد وتكنولوجيا التحكم التلقائي.من خلال التصميم الميكانيكي الدقيق ونظم التحكم المتقدمة، يتم تحقيق عملية التشطيب الفعالة والدقيقة، مع ضمان سلامة التشغيل ومتانة المعدات.وقد جعل التطبيق الشامل لهذه المبادئ والتكنولوجيات المتطايرة ذات المحطة المزدوجة على نطاق واسع في إنتاج منتجات المطاط.
معايير المنتج:
|
النوع
|
XLP500 × 500 × 2
|
XLP600 × 600 × 2/4
|
XLP700 × 700 × 2
|
XLP750×850×2/4
|
XLP900 × 900 × 2Q
|
|
الضغط الإجمالي (MN)
|
0.63
|
1.00
|
1.20
|
1.60
|
2.00
|
|
مسافة اللوحة ((ملم)
|
125
|
125
|
125
|
200
|
300
|
|
رقم طبقة العمل
|
2
|
2-4
|
2
|
2-4
|
2
|
|
ضغط مساحة وحدة من الصفيحة الساخنة ((Mpa)
|
2.52
|
2.77
|
2.45
|
2.51
|
2.47
|
|
ضربة المضخة ((ملم)
|
250
|
250/400
|
250
|
400
|
400
|
|
وضع التدفئة
|
الكهرباء/البخار
|
الكهرباء/البخار
|
البخار
|
الكهرباء/البخار
|
البخار
|
|
قوة المحرك الرئيسي (كيلوواط)
|
2.2
|
2.2
|
2.2
|
3
|
5.5
|
|
الأبعاد الإجمالية (L × W × H) (ملم)
|
1750 × 600 × 1540
|
1880×720×1680
|
2000×850×1750
|
2250 × 1200 × 2200
|
1400 × 900 × 2400
|
|
شكل الإطار
|
البريد
|
البريد
|
البريد
|
الإطار
|
الإطار
|
ميزة المنتج:
المكنسة المطبقة ذات المحطة المزدوجة التي تنتجها شركة Qingdao Beishun هي نوع من المعدات المستخدمة في تقليص منتجات المطاط.لديها طاولتين للعمل ويمكن أن تقوم بعمليات التشويش اثنين في نفس الوقتفيما يلي بعض من المزايا الرئيسية للمحطة المزدوجة للمحطة المسطحة:
المزايا
1كفاءة إنتاج عالية
تصميم محطة مزدوجة: يمكن أن تقوم طاولتين بالعمل في نفس الوقت، مما يحسن بكثير من كفاءة الإنتاج ويقصر وقت الانتظار.
إنتاج مستمر: بعد الانتهاء من التبختر في محطة واحدة، يمكن للمحطة الأخرى أن تبدأ التبختر على الفور، وتحقق الإنتاج المستمر وزيادة الإنتاج.
2التحكم الدقيق
نظام التحكم المستقل: كل محطة مجهزة بنظام مستقل لتحكم درجة الحرارة والضغط والوقتيمكن تعديلها بدقة وفقًا لمتطلبات المنتجات المختلفة لضمان جودة التشنج.
التحكم في درجة الحرارة متعددة النقاط: مراقبة ومراقبة درجة الحرارة متعددة النقاط لضمان توحيد درجة الحرارة أثناء التشطيب وتحسين اتساق المنتج.
3. تشغيل مرن
أوضاع متعددة:يمكن اختيار أنماط عمل مختلفة وفقًا لاحتياجات الإنتاج ، مثل العمل المستقل في محطة واحدة أو العمل في وقت واحد في محطة مزدوجة ،يمكن أن تتكيف بمرونة مع متطلبات الإنتاج المختلفة.
عملية بسيطة: مجهزة بواجهة تشغيل سهلة الاستخدام ، والتشغيل بسيط وبديهي ، مما يقلل من صعوبة التشغيل ووقت التدريب.
4توفير المساحة
التصميم المدمج: تصميم المحطة المزدوجة يحقق محطتين للتشطيب على نفس المعدات، مما يوفر مساحة في ورشة الإنتاج ومناسبة لبيئات الإنتاج ذات المساحة المحدودة.
الهيكل المتكامل:التصميم الكلي للمعدات مضغوط ، مما يقلل من بصمة المعدات ومريحة للتثبيت والتحرك.
5. موثوقية عالية
مواد عالية الجودة:المكونات الرئيسية مصنوعة من الفولاذ عالية المقاومة والمواد المقاومة للكسوف لضمان التشغيل المستقر لفترة طويلة من المعدات تحت درجات الحرارة العالية والضغط العالي البيئات.
هيكل متين: المعدات لديها هيكل متين ومقاومة قوية للصدمات ، ومدة خدمة طويلة وتكلفة صيانة منخفضة.
6. أمان عالي
جهاز حماية السلامة:مجهزة بأجهزة حماية السلامة المتعددة، مثل حماية الإفراط، زر التوقف الطارئ، الخ، لضمان سلامة المشغلين.
الامتثال لمعايير السلامة: التصميم والتصنيع يتوافقون مع معايير السلامة الدولية لضمان سلامة وموثوقية تشغيل المعدات.
7التنوع
مجموعة واسعة من التطبيقات: مناسبة لتجهيز المنتجات المطاطية المختلفة ، مثل الإطارات ، الأختام ، وسائد الصدمة ، الخ
التغيير السريع للقالب: يسهل التصميم الوحدي استبدال القالب بسرعة، ويقلل من وقت التوقف ويحسن كفاءة الإنتاج.
8توفير الطاقة وحماية البيئة
تصميم توفير الطاقة: تبني نظام تدفئة توفير الطاقة لتقليل استهلاك الطاقة وتكاليف الإنتاج.
مواد صديقة للبيئة: استخدام المواد والعمليات الصديقة للبيئة للحد من انبعاثات غازات العادم والمياه العادمة، وتكون صديقة للبيئة.
يحتوي جهاز التشطيب المسطح مزدوج المحطة على قيمة تطبيق مهمة في إنتاج منتجات المطاط من خلال مزاياه من كفاءة الإنتاج العالية والتحكم الدقيق والتشغيل المرن ،توفير المساحة، موثوقية عالية، سلامة عالية، تنوع وتوفير الطاقة وحماية البيئة. يمكن أن تحسن بشكل كبير كفاءة الإنتاج وجودة المنتج،مع تقليل تكاليف الإنتاج وتكاليف الصيانةإنها معدات مثالية في إنتاج منتجات المطاط الحديثة.
هنا أسئلة شائعة شاملة عن محطة مزدوجة مسطحة آلة التشويش:
آلة التشطيب المطبقة ذات المحطة المزدوجة هي قطعة متخصصة من المعدات المستخدمة لتشطيب منتجات المطاط.تتيح عمليات التشطيب المتزامن لزيادة كفاءة الإنتاج.
تستخدم هذه الآلة على نطاق واسع في تصنيع منتجات المطاط المختلفة ، مثل:
تعمل الآلة عن طريق تسخين وتطبيق الضغط على القوالب المطاطية الموضعة على اثنين من محطات العمل المنفصلة. كل محطة لديها نظام التدفئة والضغط الخاص بها،تسمح بتحكم مستقل في درجة الحرارة، والضغط، ووقت التشطيب لتلبية متطلبات الإنتاج الخاصة.
فكر في العوامل التالية:
أداة التشطيب المسطحة ذات المحطة المزدوجة هي أداة أساسية في صناعة تصنيع المطاط ، حيث تقدم كفاءة عالية والتحكم الدقيق والمرونة التشغيلية.فهم عملها، والصيانة، وإصلاح الأخطاء يمكن أن تساعد على زيادة الإنتاجية وضمان أداء آمن وموثوق به.
|
