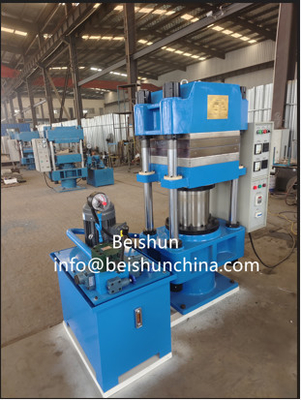

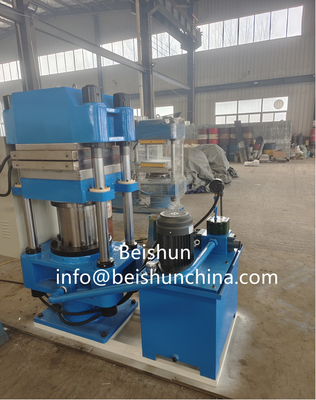

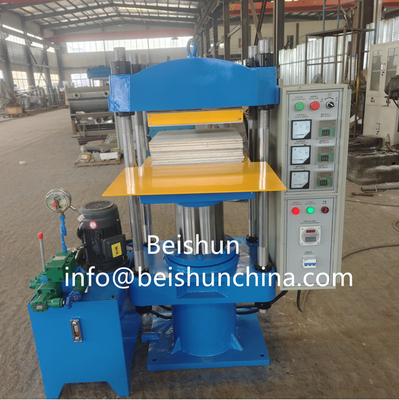

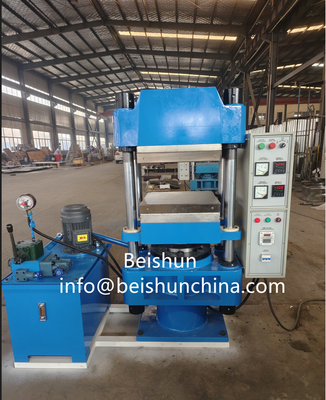

حجم صغير 400 * 400mm آلة التشويش المطاطية الصفيحة الساخنة لإنتاج المنتجات المطاطية والسيليكون

مقدمة الآلة:

صانع الصفائح الساخنة السيليكون 500 × 500 هو جهاز يستخدم في صناعة الصفائح الساخنة.

1مبدأ العمل:
- المحرك يدفع مضخة الزيت للعمل، ويتم نقل الزيت من خزان الزيت من خلال مرشح الزيت، مضخة الزيت، وصمام التحكم إلى أسطوانة الزيت،قيادة المكبس لرفع وإغلاق لوحة ساخنةعندما يصل الضغط إلى القيمة المحددة، إذا توقف المحرك عن العمل، سوف يغلق صمام الاتجاه الواحد تلقائيًا للحفاظ على الضغط في أسطوانة الزيت.الصفيحة الساخنة تسخن مادة السيليكون، مما يجعل المادة المطاطية دافئة ورقيقة، والرطوبة الداخلية والمواد المتطايرة تتبخر.الأسطوانة الهيدروليكية توفر ضغطًا كافًا لملء النموذج بالمطاط، الحد من توليد الفقاعات، وجعل هيكل المنتج كثيفة. خلال عملية التشنج، والجزيئات المطاط تخضع لردود فعل التوصيل المتقاطعة،تغيير من بنية خطية إلى بنية شبكة، وبالتالي الحصول على منتج مع بعض الخصائص الفيزيائية والميكانيكية.
2الخصائص الهيكلية
- الصفيحة الساخنة: حجمها 500 × 500 مم. وهي الجزء الرئيسي من المعدات ويستخدم لتسخين والضغط على السيليكون.المواد ودقة المعالجة للصفيحة الساخنة لها تأثير هام على جودة المنتجعادةً ما يستخدم الفولاذ عالي الجودة ويتم معالجته بشكل خاص لضمان توصيل الحرارة المتساوي والتحكم الدقيق في درجة الحرارة.
- الإطار: يلعب دور دعم وتثبيت الصفيحة الساخنة وسجينة الزيت والمكونات الأخرى.يجب أن يكون التصميم الهيكلي للإطار قوياً و صلباً بما يكفي لضمان استقرار المعدات أثناء التشغيل.
الأسطوانة: هي مكونات تولّد الضغط، وهي تدفع الصفيحة الساخنة إلى الإغلاق من خلال حركة البولنجر وتمارس الضغط على مادة السيليكون.الختم ومقاومة الضغط للأسطوانة ترتبط مباشرة بكفاءة العمل وسلامة المعدات.
- النظام الهيدروليكي: يتضمن مضخات الزيت وصمامات التحكم وأنابيب الزيت ومكونات أخرى مسؤولة عن توفير ضغط العمل للأسطوانة والتحكم فيه.أداء النظام الهيدروليكي يحدد دقة التحكم في الضغط وموثوقية العمل للمعدات.
- نظام التدفئة: عادةً ما يستخدم التدفئة الكهربائية، ويتم تثبيت سخانات مقاومة أنبوبية في الصفيحة الساخنة لتوفير الحرارة.لديها درجة حرارة موحدة للصفيحة الساخنة، ولديه أداء عازل جيد.
- نظام التحكم: يمكن استخدام جهاز تحكم قابل للبرمجة PLC أو أساليب التحكم الذكية الأخرى للتحكم بدقة في درجة الحرارة والضغطوقت التشويش والمعايير الأخرى للمعداتمن السهل تشغيلها ولها درجة عالية من الأتمتة.
3المعلمات التقنية:
- القوة الاسمية للضغط: المواصفات الشائعة تشمل 25 طن، 50 طن، 80 طن، الخ. كلما زادت قوة الضغط الاسمية،كلما زاد حجم وسمك منتجات السيليكون التي يمكن للجهاز ضغطها، وكلما زادت كثافة و قوة المنتجات.
- ضربة البولنجر: عادة ما تتراوح بين 200-500 مم. تحدد ضربة البولنجر مسافة فتح وإغلاق الصفيحة الساخنة، مما يؤثر على تركيب القالب وإزالة المنتج.
- قوة المحرك: اعتمادا على حجم المعدات ومتطلبات العمل، تكون قوة المحرك عموما بين 2.2 و 5.2 كيلوواط.
- الأبعاد: تختلف تبعاً لهيكل و نموذج المعدات، عادة ما تتراوح بين 1-3 متر في الطول والعرض والارتفاع.
-وزن: حوالي 1000-2000 كجم.
4مجالات التطبيق: تستخدم على نطاق واسع في إنتاج منتجات السيليكون ، مثل حلقات الختم السيليكونية ، وأزرار السيليكون ، وأنابيب السيليكون ، وألواح السيليكون ، إلخ.

معايير المنتج:

النموذج	XLB-D1.0MN	XLB-D1.2 MN	XLB-D1.6 MN	XLB-D2.0MN	XLB-D2.5MN
قوة إغلاق العفن	1.0	1.2	1.6 MN	2.0	2.5
حجم لوحة التدفئة	600*600	700*700	750*750	800*800	1000*1000
طبقة العمل	1 / 2	1/ 2	1 / 2	1 / 2	1 / 2
مساحة صافية للصفائح	200	200	200	200	200
ضربة المضخة	200/400	200/400	200/400	200 / 400	200 / 400
قطر المضخة	300	320	360	400	450
ضغط مساحة وحدة لوحة التدفئة (kg/cm2)	27.7	24.5	25	31.25	25
التدفئة	الكهرباء	الكهرباء	الكهرباء	الكهرباء	الكهرباء
درجة حرارة التدفئة	300	300	300	300	300
التحكم	أوتوماتيكي	أوتوماتيكي	أوتوماتيكي	أوتوماتيكي	أوتوماتيكي
طريقة التحكم الاختيارية	نصف أوتوماتيكي / أوتوماتيكي عادي / PLC نوع نص / PLC + شاشة لمسة
