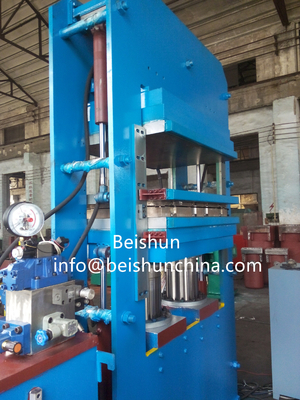

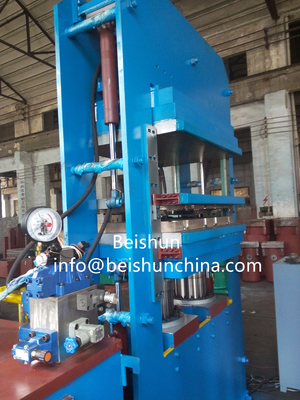

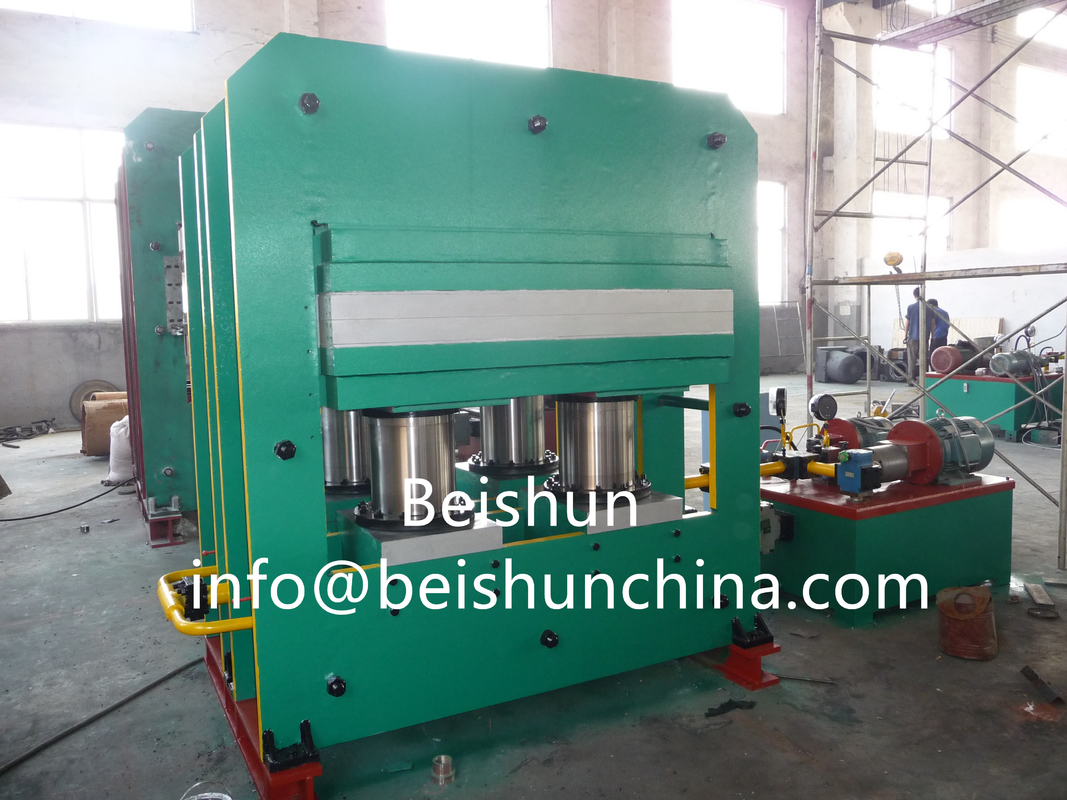

800 طن آلة التشطيب الرئيسي المطاطي / آلة صب الأكياس الهوائية المطاطية

إدخال الجهاز:
آلة التشطيب الربيعية الهوائية هي معدات رئيسية تستخدم في عملية إنتاج ربيعات الهواء لتشطيب وتشكيل مواد المطاط. فيما يلي مقدمة مفصلة:

1التكوين الهيكلي:

- جزء الإطار: هو هيكل الدعم الأساسي للمعدات لضمان استقرار الماكينة بأكملها. وتشمل الأنواع الإنشائية الشائعة نوع العمودين ونوع الإطار. على سبيل المثال:آلة التشطيب المزدوجة ذات العمود الهوائي، عموداته تلعب دور توجيه ودعم الحزمة المتحركة العليا، وضمان حركة رفع وانخفاض سلسة وموثوقة للقالب العلوي.

- نظام العفن:

- القالب العلوي والقالب السفلي: يتم وضع القالب العلوي والسفلي بالنسبة لبعضها البعض ، وتشكل مساحة مغلقة بعد إغلاق القالب ،الذي يستخدم لاستيعاب مواد المطاط وأجزاء أخرى من الربيع الهوائي لتصميم التشويشيتم تحديد شكل وحجم القالب وفقًا للمواصفات المحددة ومتطلبات التصميم للربع الهوائي.

- مشبك أو شفرة: يتم تجهيز بعض آلات التشطيب بشفرة أو شفرة على الجانب الخارجي من القالب السفلي.يمكن الضغط على الربيع الهوائي ضد الكبسولة والأجزاء الأخرى من كلا الجانبين، بحيث يناسب الربيع الهوائي والكبسولة بشكل أقرب ويضمن جودة المنتج.
- نظام التدفئة:
- لوحة التدفئة: يتم تثبيت لوحة التدفئة العليا والسفلية على القوالب العليا والسفلية، أو في أماكن أخرى من المعدات، لتوفير الحرارة اللازمة للتشطيب.لوحة التدفئة عادة ما تتبنى التدفئة الكهربائية أو التدفئة بالبخار، والتي يمكن أن تسخن بسرعة وبشكل متساو للقالب والمواد المطاطية لضمان تأثير التشويش.
- جهاز العزل: من أجل الحد من خسائر الحرارة وتحسين كفاءة استخدام الطاقة، عادة ما يتم وضع أجهزة عزل مثل حلقات العزل أو لوحات العزل على أطراف لوحة التدفئة.
- آلية المركز:
- العصا الكبيرة في الوسط والعصا الصغيرة في الوسط: عادة ما يتم تثبيت العصا الكبيرة في الوسط على الإطار الرئيسي للمعدات ، ويتم توصيل العصا الصغيرة في الوسط بالعصا الكبيرة في الوسط من خلال غلاف دليل.يمكن توصيل الجزء العلوي من العصا المركزية الصغيرة إلى الحقيبة الداخلية من الربيع الهواء، الذي يلعب دورا في وضع ودعم خلال عملية التشويش.
- جهاز استشعار الانتقال، صمام نسبي ومستشعر الضغط: تستخدم جنبا إلى جنب مع العصا الصغيرة الوسطى، ويتم استخدام جهاز استشعار الانتقال للكشف عن تغير الانتقال من العصا الصغيرة الوسطى,يتم استخدام الصمام النسبي لتحكم تدفق الغاز أو السائل ، ويتم استخدام جهاز استشعار الضغط لمراقبة تغير الضغط.هذه المكونات تعمل معا لتحقيق التحكم الدقيق في عملية التشويش من الربيع الهواء.
- نظام الأسطوانات:
- الأسطوانة الهيدروليكية الرئيسية: تستخدم لدفع حركة رفع وإنزال القالب العلوي لتحقيق فتح وإغلاق القالب.يتم توصيل قضيب المكبس من الاسطوانة الهيدروليكية الرئيسية إلى القالب العلوي، والقوة التي يوفرها النظام الهيدروليكي تمكن القالب العلوي من الإغلاق بدقة أو فصل القالب السفلي.
- الاسطوانة الهيدروليكية الجانبية والأسطوانة الهيدروليكية السفلية:يتم توفير أسطوانات هيدروليكية جانبية وأسطوانات هيدروليكية أسفل لدفع فتح وإغلاق ورفع لوحة الانزلاق الجانبية، مما يسهل عمليات إزالة القالب وتحميله ويحسن كفاءة الإنتاج.
- أسطوانة الزيادة: بعض آلات صب التشنج مجهزة أيضا بسطوانات الزيادة،التي توفر ضغطًا إضافيًا بعد إغلاق القالب لضمان إغلاق القالب بإحكام بحيث يمكن لتلك المادة المطاطية أن تكون متصنعة بالكامل.
2مبدأ العمل:
- وضع منتجات الربيع الهوائي شبه المنتهية المعالجة مسبقا (بما في ذلك المواد المطاطية، أطراف العجلات، كتلة قوة الكفالة وغيرها من الأجزاء) في القالب السفلي.
- دفع القالب العلوي إلى أسفل من خلال نظام الأسطوانة لإغلاق القالب العلوي والقالب السفلي لتشكيل مساحة التشويش المغلقة.
- نظام التدفئة يبدأ العمل، ولوحة التدفئة تحويل الحرارة إلى القالب والمواد المطاطية،بحيث تخضع المادة المطاطية لتفاعل التشويش تحت تأثير درجة حرارة عالية وضغط، وبالتالي تشكيل ربيع الهواء.
-خلال عملية التشويش the central rod of the central mechanism automatically adjusts the position and pressure according to the feedback information of the displacement sensor and the pressure sensor to ensure the accuracy and stability of the vulcanization process.
- بعد الانتهاء من التشويش، نظام الأسطوانة يدفع القالب العلوي إلى الارتفاع، والأسطوانة الهيدروليكية الجانبية والأسطوانة الهيدروليكية السفلية تدفع لوحة الزحام الجانبية لفتح،تنفيذ عملية إزالة التشكيل، وأخرج منتج الربيع الهوائي المتصاعد.
3المزايا:
- كفاءة الإنتاج العالية: درجة الأتمتة مرتفعة ، ويمكن تحقيق فتح وإغلاق القالب تلقائيًا وتعديل قضيب الوسط تلقائيًا ،الذي يقلل من وقت وكثافة العمل من التشغيل اليدوي ويحسن كثيرا من كفاءة الإنتاج.
- جودة المنتج الجيدة: التحكم الدقيق في درجة الحرارة والضغط والوقت، فضلا عن إغلاق القالب الجيد وتوحيد التدفئة، يمكن أن تضمن جودة التشويش من ربيع الهواء،مما يجعلها لديها مرونة جيدة، الختم والمتانة.
- قابلية تطبيق قوية: يمكن استبدال القالب وتعديله وفقًا للربيعات الهوائية المختلفة للمواصفات والنماذج ، وهو مناسب لإنتاج أنواع مختلفة من الربيعات الهوائية.
4نطاق التطبيق: يستخدم على نطاق واسع في أنظمة تعليق المركبات مثل السيارات والقطارات والطائرات ، وكذلك أجهزة امتصاص الصدمات في المعدات الصناعية ،مشاريع البناء والمجالات الأخرى.
