| الاسم التجاري: | BeiShun |
| رقم الطراز: | XPK-500*500 مللي متر |
| الـ MOQ: | 1 مجموعة |
| السعر: | 20000-30000USD |
| تفاصيل التعبئة: | صندوق خشبي/حاوية |

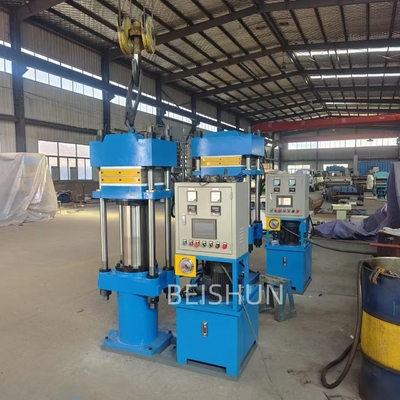

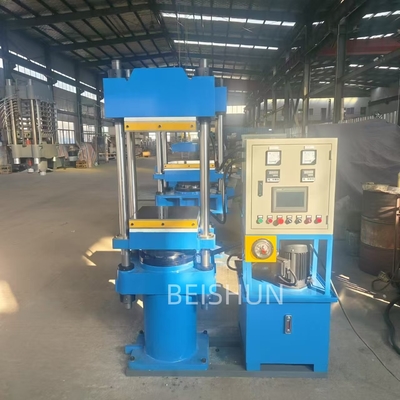

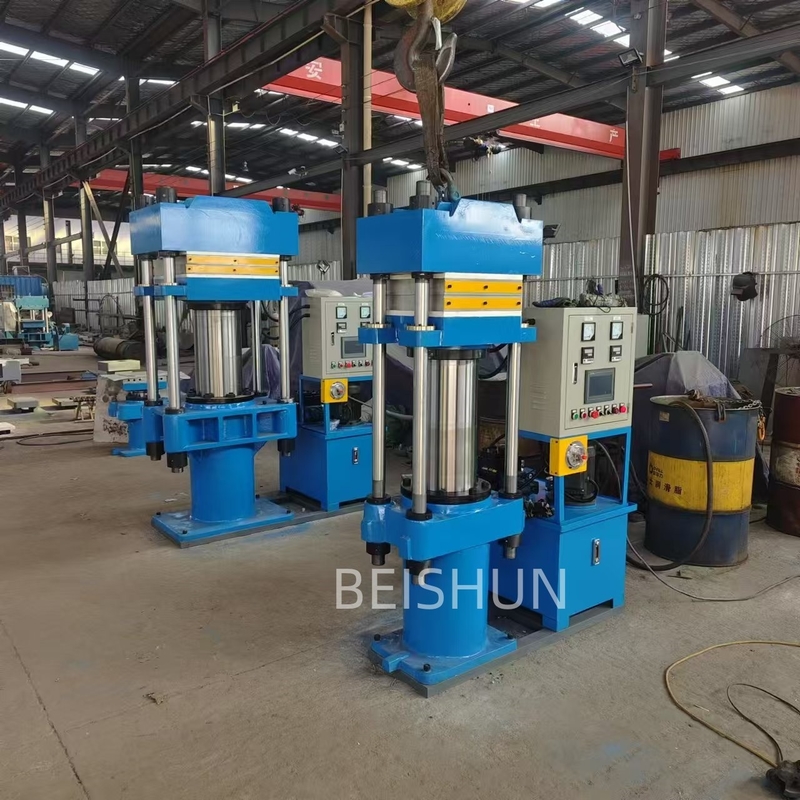

آلة التشطيب المتحكم بها PLC، حلقة الختم المطاطية آلة الصحافة الساخنة
الهيكل الأساسي لمصنع الحزام المسطح:
1يتكون برنامج التشطيب السريع من صفائح ساخنة أعلى وأسفل (مع صفيحة ساخنة وسطية في حالة الهيكل مزدوج الطبقات) ، والعوارض العليا والسفلية ، والمنصة المتحركة ، والمضخة ،أسطوانة هيدروليكية ولوحة إطار (أو عمود).
2عادةً ما تكون الأسطوانة الهيدروليكية والحزمة السفلية في قطعة واحدة.
3. لوحة الإطار (أو العمود) ، الشعاع العلوي والسفلي تشكل نظام قوة مغلق.
4يتم إرسال الصفحة الساخنة العليا إلى الشعاع العلوي، ويتم وضع الصفحة الساخنة السفلية على المنصة المتحركة لكل مدمج أسطوانة هيدروليكية.
5.وسيلة عمل الأسطوانة الهيدروليكية هي زيت الضغط أو الماء الضغط، ويستخدم زيت الضغط بشكل عام في الوقت الحاضر.
مطبعة التشكيل بالضغط هي مطبعة مع لوحة ساخنة. لديها خصائص البنية البسيطة والضغط العالي والقدرة على التكيف واسعة.يتم استخدامه أساسا لتشويش منتجات العفن الصغيرة والمتوسطة الحجم2 التصنيف
بسبب مجموعة واسعة من التطبيقات للضغط صب الصحافة، وهناك العديد من أنواعها، والتي يمكن النظر عموما من وجهات النظر المختلفة التالية
مواصفات أجهزة التبخير السطحية:
يمكن أن يتم التعبير عنها من خلال "طول × عرض" لوحة التدفئة ، أو من خلال حمولتها الاسمية ، أو مزيج من الاثنين ، في المليمترات والطن.
على سبيل المثال: 350x350 ملم
تعني مصفف الصفائح المسطحة مع مساحة صفيحة التدفئة بطول 350 مم وعرض 350 مم.
على سبيل المثال: 25/350x350 صانع الصفائح المسطحة
25 تعني حمولتها الاسمية هي 25 طن، و 350x350 تعني مواصفات لوحة التدفئة.التقنية
المعلم:
وهو يشمل لوحات الدرع، والقاعدة، والأسطوانة الهيدروليكية، والضغط، والمنصات المتحركة، والجسر العلوي، والصفائح الساخنة العليا والسفلية وهلم جرا.
| النوع | XLB-DQ1200 × 1200 × 2 | XLB-DQ1300 × 2000 × 1 | XLB-Q1200 × 2500 × 1 | XLB-Q1500 × 2000 × 1 | XLB-Q2000 × 3000 × 1 | XLB-Q1400 × 5700 × 1 |
| الضغط الكلي ((MN) | 315 طن | 560 طن | 750 طن | 1000 طن | 1800 طن | 2800 طن |
| حجم اللوحة ((ملم) | 1200 × 1200 | 1300 × 2000 | 1200 × 2500 | 1500 × 2500 | 2000 × 3000 | 1400 × 5700 |
| ضوء النهار (ملم) | 200 | 400 | 400 | 400 | 400 | 400 |
| الطبقة رقم | 2 | 1 | 1 | 1 | 1 | 1 |
| ضربة البستون ((ملم) | 400 | 400 | 400 | 400 | 400 | 400 |
| ضغط منطقة لوحة الوحدة | 22 | 21.5 | 25 | 33.5 | 30 | 35 |
| قوة المحرك الرئيسي ((kw) | 3 | 8 | 9.5 | 11 | 26 | 43.5 |
| الأبعاد الإجمالية ((L × W × H) (ملم) | 1685 × 1320 × 2450 | 2000 × 1860 × 2500 | 2560 × 1700 × 2780 | 2810 × 1550 × 3325 | 2900 × 3200 × 2860 | 2400 × 5800 × 3600 |
| الوزن ((كجم) | 9500 | 17000 | 20000 | 24000 | 66000 | 110000 |
الخصائص الهيكلية
1جميعها تتبنى هيكل لحام من نوع الإطار ، والذي له المزايا الرئيسية التالية على نوع العمود: دقة التوازي العالية: يتم توزيع الضغط بالتساوي على سطح العمل بأكمله:عمر خدمة طويل للصفيحة الساخنة.
2يتم توزيع درجة حرارة سطح الصفيحة الساخنة بشكل متساو، ودورة التدفئة والتبريد قصيرة،ويتم تثبيت "جهاز التثبيت والامتداد" الذي يعمل بالهيدرووليك على الشعاع العرضي السفلي ويتم وضعه بدقة مع الآلة الرئيسية.
3مجهزة بـ "جهاز التوازن" للحفاظ على الصفيحة الساخنة متوازية عندما يتم إغلاق المولج
4مجهزة بـ "جهاز الشيم"، تعمل بالهيدرووليكية، يمكن أن تضمن أن الشريط لديه عرض دقيق.استخدام الضغط الهيدروليكي لتحريك الرافعات على جانبي الصفيحة الساخنة لدفع شيم إلى الأمام والخلف. هذا الجهاز يمكن أن مركز بدقة الشريط، والقضاء على التشغيل اليدوي، مما يساعد على منع تلف الشريط واللوحة الساخنة، وتقصير وقت التشغيل.
|
|
